Python 그래프 부드럽게 그리기 (Python plot line smooth)

Problem

matplotlib.pyplot을 이용해 plot을 그리려고하는데 time scale이 달라서 모양이 이쁘지 않게 나오는 경우가 있다.

아래 plot에서 origin은 time step interval이 1이고, wavelet_n 은 time step interval이 2**n으로 나오게 된다. 즉 wavelet_5는 두 값간의 time step interval이 32로 나오게 되서 굉장히 딱딱한 모양이 나오게 되며, 경향성을 알기도 어렵다.



Solution

scipy의 make_interp_spline함수를 이용해 해결했다.

예시 코드는 다음과 같다.

# example
origin_y = [10,5,2,6,20,30]
origin_x = [0,4,8,12,16,20] # time step interval = 4

# original data input
cubic_interploation_model=make_interp_spline(origin_x,origin_y)

# smooth line output
xs=np.linspace(0,len(origin_x)*4,len(origin_x)*4)
ys=cubic_interploation_model(xs)

# to plot
plt.plot(xs, ys)

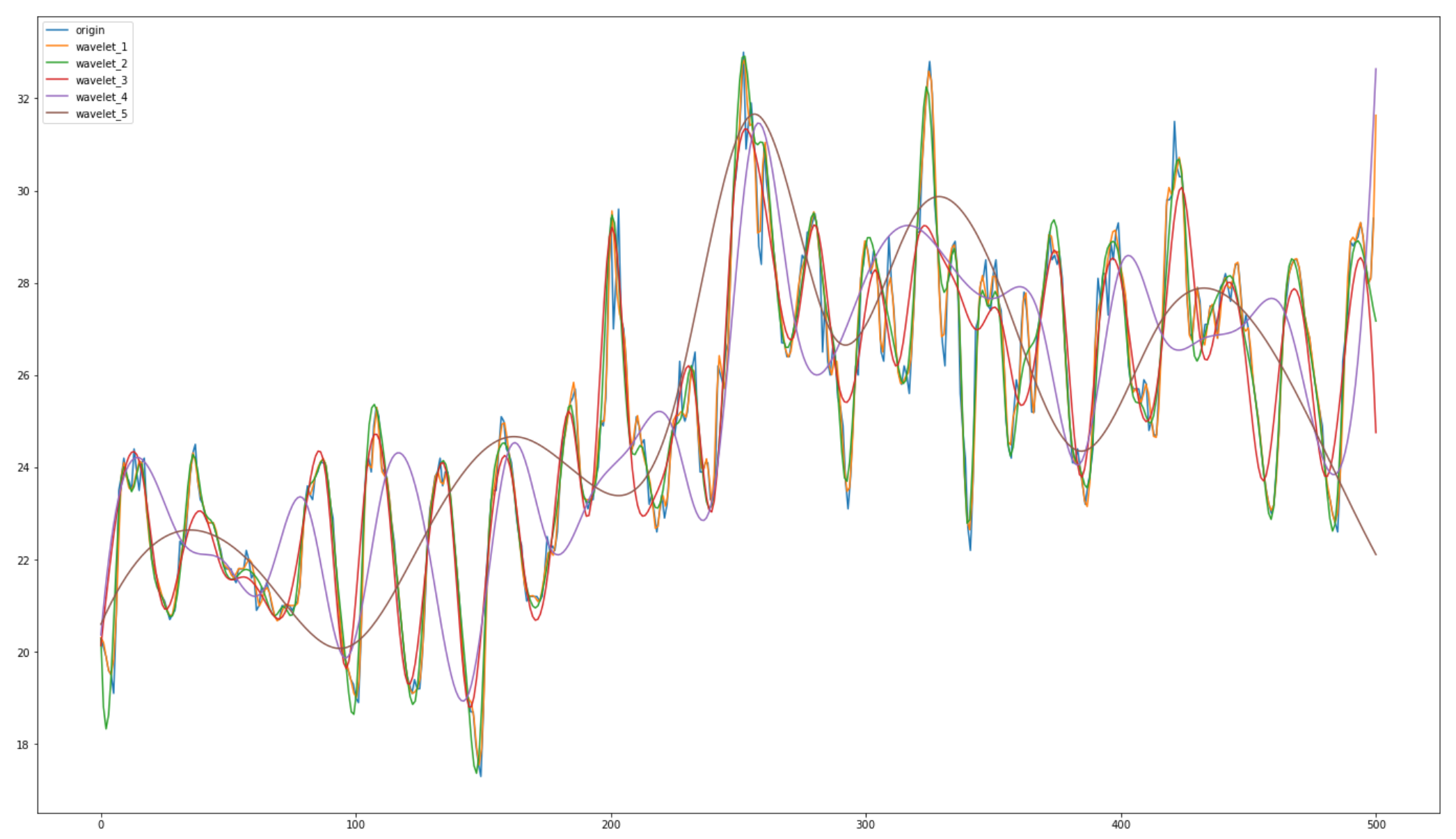

실제 적용 결과는 다음과 같다.

훨씬 부드러워져서 경향성을 파악하기 쉬워졌다.
